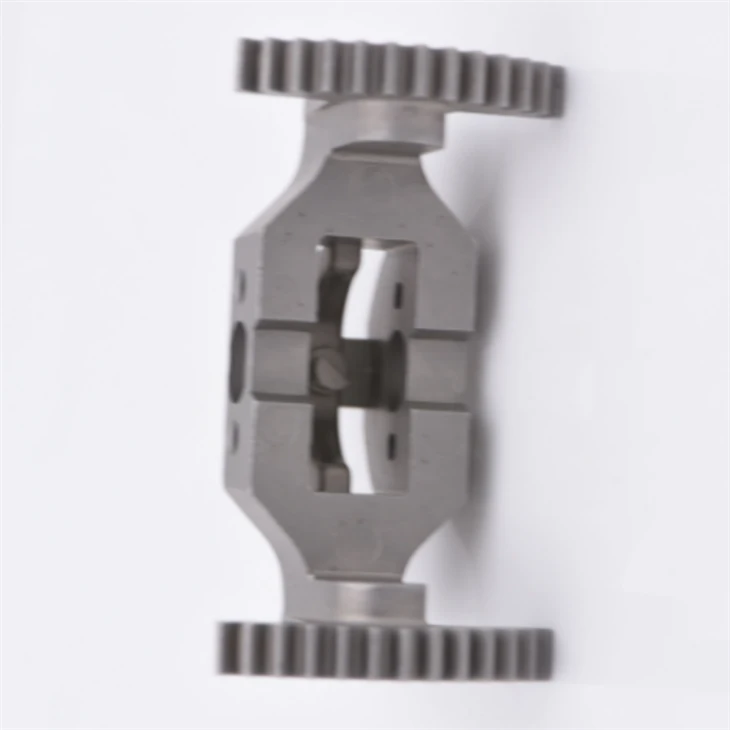

Odlewanie wosku traconego ze stopu tytanu do przekładni
Jako kluczowy element układu przeniesienia napędu sprzętu mechanicznego, takiego jak samochody, działanie przekładni ma bezpośredni wpływ na wydajność operacyjną i niezawodność całego sprzętu. Tradycyjny proces produkcji przekładni ma pewne ograniczenia w niektórych aspektach, a stop tytanu stał się idealnym materiałem do produkcji przekładni ze względu na jego doskonałe właściwości, takie jak wysoka wytrzymałość, niska gęstość i dobra odporność na korozję.
Jako kluczowy element układu przeniesienia napędu sprzętu mechanicznego, takiego jak samochody, działanie przekładni ma bezpośredni wpływ na wydajność operacyjną i niezawodność całego sprzętu. Tradycyjny proces produkcji przekładni ma pewne ograniczenia w niektórych aspektach, a stop tytanu stał się idealnym materiałem do produkcji przekładni ze względu na jego doskonałe właściwości, takie jak wysoka wytrzymałość, niska gęstość i dobra odporność na korozję. Jako proces odlewania precyzyjnego, odlewanie w wosku traconym może spełnić złożone wymagania dotyczące kształtu i-wysokiej precyzji produkcyjnej przekładni zębatych ze stopu tytanu, a także zapewnia znaczące korzyści w zakresie poprawy jakości przekładni i wydajności produkcji.
Zalety stosowania stopu tytanu do przekładni zębatych
Wysoka wytrzymałość i lekkość
Stop tytanu charakteryzuje się wysokim stosunkiem wytrzymałości do masy i w porównaniu z tradycyjnymi przekładniami stalowymi, masę kół zębatych ze stopu tytanu można znacznie zmniejszyć przy zachowaniu tej samej wytrzymałości. Pomaga to zmniejszyć całkowitą masę skrzyni biegów, poprawiając w ten sposób zużycie paliwa i przyspieszenie pojazdu. Na przykład w zastosowaniach takich jak wyścigi, które wymagają dużej masy, przekładnie ze stopu tytanu mogą znacznie poprawić wydajność mocy pojazdu.
Odporność na korozję
Środowisko pracy wewnątrz przekładni jest dość złożone i występują w nim różne smary i chemikalia. Stop tytanu ma dobrą odporność na korozję, która jest odporna na erozję tych mediów, przedłuża żywotność przekładni oraz zmniejsza koszty awarii i konserwacji spowodowane korozją. Zwłaszcza w trudnych warunkach pracy, takich jak wilgotność, wysoka temperatura lub środowiska z korozją chemiczną, zalety przekładni ze stopu tytanu są bardziej widoczne.
Dobra wydajność zmęczeniowa
Przekładnie przekładniowe muszą wytrzymywać częste obciążenia zmienne podczas pracy, co wymaga dużej wytrzymałości zmęczeniowej materiałów. Stop tytanu ma dobrą wytrzymałość zmęczeniową i odporność na propagację pęknięć, co pozwala utrzymać stabilną pracę podczas długotrwałego-użytkowania, zmniejszyć ryzyko awarii zmęczeniowej oraz poprawić niezawodność i bezpieczeństwo przekładni.
Zasada procesu odlewania metodą stratną wosku
Odlewanie metodą traconego wosku, zwane również odlewaniem metodą traconego wosku, opiera się na podstawowej zasadzie polegającej na użyciu najpierw topliwego materiału (takiego jak wosk) w celu utworzenia precyzyjnego wzoru przekładni, a następnie pokryciu powierzchni modelu wieloma warstwami materiału ogniotrwałego w celu utworzenia kompletnej skorupy. Po wysuszeniu i utwardzeniu skorupy jest ona podgrzewana w celu stopienia formy woskowej i wypłynięcia, tworząc w ten sposób wnękę wewnątrz skorupy o tym samym kształcie co koło zębate. Na koniec wlać stopiony płyn stopu tytanu do wnęki skorupy formy, a po ostygnięciu i zestaleniu wyjąć skorupę formy, aby uzyskać pożądaną przekładnię.
Przebieg procesu odlewania metodą strat wosku ze stopu tytanu do przekładni zębatych
1 Projektowanie i produkcja form
Na podstawie rysunków projektowych przekładni zębatych użyj oprogramowania-do projektowania wspomaganego komputerowo (CAD), aby utworzyć model 3D formy, a następnie wyprodukuj-precyzyjne formy za pomocą metod takich jak obróbka CNC. Projekt formy powinien w pełni uwzględniać kształt, dokładność wymiarową i wymagania dotyczące demontażu kół zębatych, aby zapewnić jakość i wydajność produkcji formy woskowej.
2 Zastrzyk wosku
Wstrzyknij podgrzany i obrobiony wosk do formy i wypełnij wnękę formy woskiem pod pewnymi warunkami ciśnienia i temperatury. Podczas procesu wtrysku konieczna jest ścisła kontrola parametrów, takich jak prędkość wtrysku, ciśnienie i temperatura, aby zapewnić dokładność wymiarową i jakość powierzchni formy woskowej. Po zakończeniu wtrysku poczekaj, aż forma woskowa ostygnie i stwardnieje, zanim wyjmiesz ją z formy.
3 Przycinanie i łączenie wzorów woskiem
Sprawdź i przytnij wyjętą formę woskową, usuń nadmiar zadziorów i zadziorów oraz upewnij się, że rozmiar i kształt formy woskowej spełniają wymagania. Następnie wiele form woskowych łączy się w moduł, a formy woskowe mocuje się na listwie wlewowej poprzez spawanie lub klejenie, tworząc kompletny system nalewania.
1 Powłoka wierzchnia warstwy
Zanurz zmontowaną formę woskową w specjalnie wykonanej powłoce ogniotrwałej, aby równomiernie pokryć powierzchnię formy woskowej warstwą powłoki. W powłoce powierzchniowej zwykle stosuje się materiały o drobniejszych cząstkach i wyższej odporności ogniowej, takie jak proszek cyrkonowy, aby zapewnić jakość powierzchni i dokładność wymiarową powłoki. Po pokryciu posyp powierzchnię formy woskowej warstwą ogniotrwałego piasku, aby mocno przylegały cząsteczki piasku do warstwy powłoki.
2 Wielowarstwowe powlekanie i suszenie
Po wyschnięciu warstwy wierzchniej czynność malowania i szlifowania powtarzamy stopniowo zwiększając grubość łupiny. Ogólnie rzecz biorąc, konieczne jest nałożenie wielu warstw, a każdą warstwę należy dokładnie wysuszyć po pokryciu, aby zapewnić wytrzymałość i oddychalność powłoki. Proces suszenia można przeprowadzić poprzez suszenie naturalne lub suszenie gorącym powietrzem, a czas i temperaturę suszenia należy racjonalnie kontrolować w zależności od rodzaju powłoki i warunków środowiskowych.
3 Odparafinowanie i pieczenie
Włóż powlekaną skorupę do urządzenia do usuwania wosku, podgrzej ją, aby stopić formę woskową i pozwól jej wypłynąć ze skorupy. Proces odparafinowania powinien dobrze kontrolować prędkość nagrzewania i temperaturę, aby uniknąć zbyt szybkiego rozszerzania się formy woskowej i spowodowania pęknięcia skorupy. Po zakończeniu odparafinowania skorupę umieszcza się w piecu do prażenia-w celu wypalenia w wysokiej-temperaturze w celu usunięcia resztek wosku i wilgoci ze skorupy, poprawiając w ten sposób jej wytrzymałość i ognioodporność. Temperaturę i czas pieczenia należy dostosować do materiału i grubości skorupy.
1 Topienie stopu tytanu
Wybierz odpowiednie surowce ze stopu tytanu i wymieszaj zgodnie z wymaganiami dotyczącymi składu stopu. Dodać składniki do próżniowego pieca do topienia indukcyjnego i stopić je w próżni lub w osłonie gazu obojętnego. Podczas procesu topienia konieczna jest ścisła kontrola parametrów, takich jak temperatura topnienia, czas i prędkość mieszania, aby zapewnić jednorodność i czystość składu cieczy stopu tytanu.
2 Nalewanie
Wlać stopiony płyn stopu tytanu do podgrzanej skorupy w odpowiedniej temperaturze. Proces nalewania powinien kontrolować prędkość i ilość nalewania, aby uniknąć wad, takich jak niedostateczne nalewanie i porowatość. Jednocześnie należy podjąć odpowiednie środki, aby zapobiec utlenianiu się ciekłego stopu tytanu podczas procesu zalewania, gdy wchodzi on w kontakt z powietrzem.
1 Czyszczenie i cięcie skorupy
Gdy przekładnia ze stopu tytanu ostygnie i stwardnieje, zdejmij obudowę. Do rozbicia i usunięcia skorupy można zastosować wibracje mechaniczne, piaskowanie i inne metody. Następnie za pomocą sprzętu tnącego odetnij koło zębate od listwy wlewowej.
2 Obróbka cieplna
Obróbka cieplna wyciętych kół zębatych w celu poprawy ich mikrostruktury i wydajności. Typowe procesy obróbki cieplnej obejmują wyżarzanie, hartowanie, odpuszczanie itp. Proces obróbki cieplnej powinien ściśle kontrolować parametry, takie jak prędkość nagrzewania, czas izolacji i prędkość chłodzenia, aby zapewnić, że koła zębate osiągną wymagane wskaźniki wydajności, takie jak twardość, wytrzymałość i wytrzymałość.
3 Obróbka mechaniczna i obróbka powierzchniowa
Zgodnie z wymogami konstrukcyjnymi przekładni obróbka mechaniczna, taka jak szlifowanie, frezowanie itp., jest przeprowadzana na-obrobionej cieplnie przekładni, aby uzyskać precyzyjną dokładność wymiarową i chropowatość powierzchni. Następnie powierzchnia przekładni jest poddawana obróbce, takiej jak azotowanie, twarde chromowanie itp., aby poprawić odporność przekładni na zużycie i korozję.
Kontrola jakości odlewania wosku ze stopu tytanu przekładni zębatej
Kontrola jakości surowca
Ściśle kontroluj skład chemiczny i czystość surowców ze stopu tytanu, aby upewnić się, że spełniają one wymagania projektowe. Kontrolę jakości należy również przeprowadzić na materiałach pomocniczych, takich jak wosk i materiały ogniotrwałe, aby zapewnić ich stabilne i niezawodne działanie.
Kontrola parametrów procesu
W całym procesie odlewania konieczne jest ścisłe monitorowanie i dostosowywanie parametrów każdego etapu procesu. Na przykład temperatura, ciśnienie i czas wtryskiwania podczas produkcji form woskowych, stopień powlekania, czas suszenia i temperatura wypalania podczas wytwarzania skorupy oraz temperatura i prędkość podczas procesów topienia i zalewania stopu tytanu. Precyzyjna kontrola tych parametrów pozwala na ograniczenie występowania wad odlewniczych oraz poprawę jakości i stopnia kwalifikacji kół zębatych.
Kontrola jakości
Aby sprawdzić jakość odlewanych kół zębatych, stosuje się wiele metod testowania. Obejmuje to pomiar wielkości, analizę metalograficzną, badanie twardości,-badania nieniszczące itp. Dzięki tym metodom testowania można w odpowiednim czasie wykryć defekty i problemy z jakością kół zębatych oraz podjąć odpowiednie środki, aby sobie z nimi poradzić, zapewniając, że jakość kół zębatych spełnia standardowe wymagania.
Wniosek
Odlewanie stopu tytanu w traconym wosku do przekładni to zaawansowany proces produkcyjny, który łączy w sobie doskonałe właściwości stopu tytanu z-wysoką precyzją odlewania w wosku, umożliwiając produkcję wysokiej-jakości i-wydajności przekładni zębatych. Rozsądnie projektując przebieg procesu, ściśle kontrolując jakość i stale optymalizując parametry procesu, można poprawić wydajność produkcji i jakość przekładni, zaspokajając rosnące zapotrzebowanie na przekładnie w branżach takich jak motoryzacja. Dzięki ciągłemu rozwojowi materiałoznawstwa i technologii odlewania oczekuje się, że proces odlewania metodą strat wosku stopu tytanu do przekładni zębatych będzie szeroko stosowany i będzie w przyszłości udoskonalany.
